１．建築物の立体地震応答解析プログラム STERA_3D

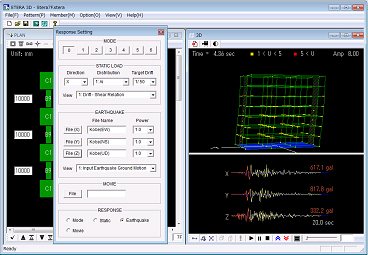

図１ 建築物の立体地震応答解析プログラムSTERA_3D
STERA_3Dは研究および教育用に開発された建築物の立体地震応答解析ソフトウェアです。
STERA 3Dでは、鉄筋コンクリート造はじめ各種構造（鉄骨造、鉄骨鉄筋コンクリート造、免震構造、制振構造、組積造など）の立体骨組について次のような解析を行うことができます。
1) 3D 弾性振動モード解析
2) 3D 静的漸増載荷解析
3) 3D 弾塑性地震応答解析／起振機加振解析／風応答解析
STERA_3Dでは、建物データの入力から解析結果の表示まで、直感的な操作で使えるように工夫しています。
STERA_3Dは、実建物の地震時性能の把握、構造実験のシミュレーション、学生や技術者の教育などに広く使ってもらいたいと考えています。ただし、利用は研究および教育目的に限定させていただきます。
STERA_3Dには、未知のバグがあるかもしれませんので、解析結果には責任は負えません。もし不具合が出たときには、ご連絡くだされば可能な範囲で対処いたします。
マニュアル
- STERA_3D ユーザーマニュアル Ver.11.5 (PDF File, 日本語, 英語, スペイン語, 中国語, ペルシャ語, ロシア語)
- STERA_3D テクニカルマニュアル Ver.7.5 (PDF File)
解析ソフトウェア
- STERA_3D_J Ver.11.5 (Zip File)
説明動画
- 01 基本編 操作方法
- 02 基本編 データの保存
- 03 STERA_3Dの紹介 by Engr. Revin Berces (Graduate Student, De La Salle University, Manila, Philippines)
サンプル建物
| カテゴリー | 最終更新日 | |
|---|---|---|
| 1 | 鉄筋コンクリート造建物 | 2017.10.24 |
| 2 | 鉄筋コンクリート造超高層建物 | 2018.06.26 |
| 3 | 鉄骨造建物（制振ダンパー付） | 2019.02.12 |
| 4 | 多質点せん断系モデル（制振ダンパー付） | 2017.10.08 |
| 5 | 免震建物 | 2017.10.08 |
| 6 | 多質点せん断系モデル（免震構造） | 2019.02.12 |
| 7 | 同調質量ダンパー（TMD）制振建物 | 2024.07.21 |
| 8 | アフガニスタン低層コンクリート組積造（CMU）建物 | 2017.10.08 |
| 9 | アフガニスタン中層鉄筋コンクリート造（RC）建物 | 2017.10.08 |
| 10 | アフガニスタン高層鉄筋コンクリート造（RC）建物 | 2017.10.08 |
| 11 | 振動台実験（壁フレーム、Moehle and Sozen） | 2021.10.25 |
| 12 | 振動台実験（セットバック、Wood, Shahrooz and Moehle） | 2021.10.25 |
よくある質問 (Q&A)
更新履歴
- 2024.07.15 日本語版の STERA_3D_J Ver.11.5 をアップしました。
- 2023.06.06 日本語版の STERA_3D_J Ver.11.4 をアップしました。
- 2023.03.10 日本語版の STERA_3D_J Ver.11.3 をアップしました。
- 2022.12.16 日本語版の STERA_3D_J Ver.11.2 をアップしました。
- 2022.08.22 日本語版の STERA_3D_J Ver.11.1 をアップしました。
- 2021.10.10 日本語版の STERA_3D_J Ver.11.0 をアップしました。
- 2020.09.24 日本語版の STERA_3D_J Ver.10.8 をアップしました。
- 2020.08.06 日本語版の STERA_3D_J Ver.10.7 をアップしました。
- 2020.06.11 日本語版の STERA_3D_J Ver.10.6 をアップしました。
- 2020.04.14 日本語版の STERA_3D_J Ver.10.5 をアップしました。
- 2020.03.18 日本語版の STERA_3D_J Ver.10.4 をアップしました。
- 2019.10.09 日本語版の STERA_3D_J Ver.10.3 をアップしました。
- 2019.07.25 日本語版の STERA_3D_J Ver.10.2 をアップしました。
- 2019.05.20 日本語版の STERA_3D_J Ver.10.1 をアップしました。
- 2019.02.15 日本語版の STERA_3D_J Ver.10.0 をアップしました。
- 2013.06.27 ソフトウェア公開サイトを豊橋技術科学大学のホームページに作成しました。
２．有限要素解析ソフトウェア STERA_FEM

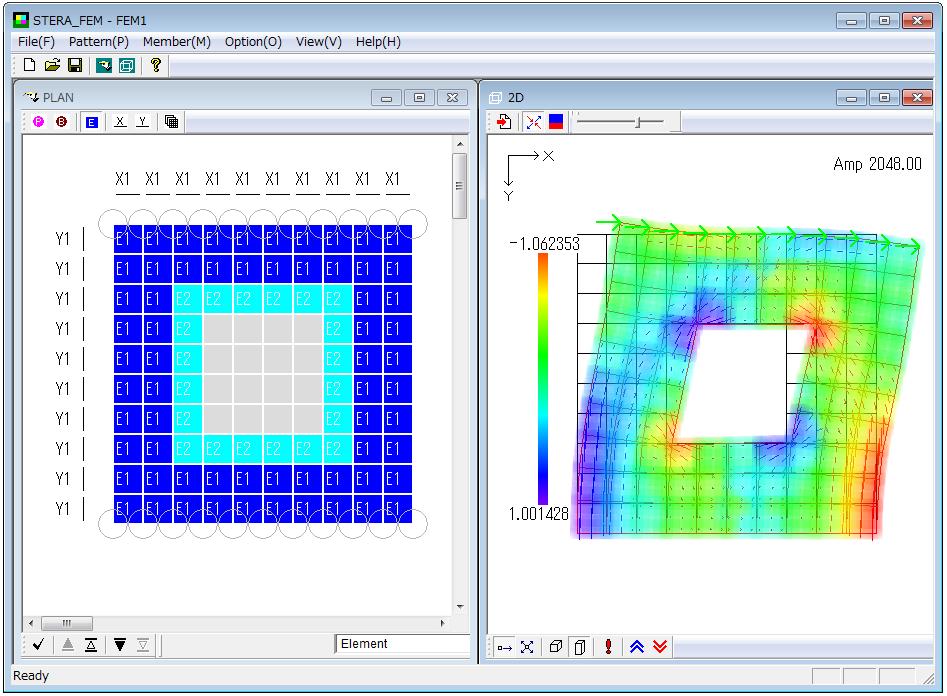

図２ 平面有限要素解析プログラムSTERA_FEM
STERA_FEMでは、有限要素法を用いた構造物（平面応力問題）について次のような解析を行うことができます。
- 静的荷重に対する弾性変形・応力解析
STERA_FEMでは、構造物データの入力から解析結果の表示まで、直感的な操作で使えるように工夫しています。
STERA_FEMには、未知のバグがあるかもしれませんので、解析結果には責任は負えません。もし不具合が出たときには、ご連絡くだされば可能な範囲で対処いたします。
マニュアル
- STERA_FEM ユーザーマニュアル Ver.2.2 (PDF File)
- STERA_FEM テクニカルマニュアル Ver.2.0 (PDF File)
解析ソフトウェア
- STERA_FEM Ver.2.2 (Zip File)
- ソースコード：STERA_FEM_Sorce (Zip File)
説明動画
更新履歴
- 2016.04.08 STERA_FEM Ver.2.2 をアップしました。
- 2015.12.28 STERA_FEM Ver.2.1 をアップしました。
- 2015.06.11 STERA_FEM Ver.2.0 をアップしました。
3．模擬地震動作成ソフトウェア STERA_WAVE

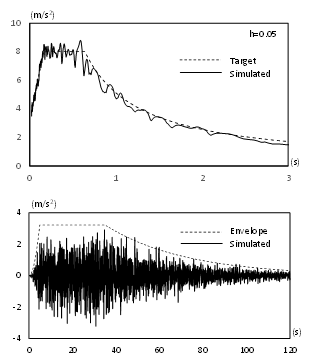

図３ 目標加速度応答スペクトルに適合する模擬地震動
STERA_WAVE は、目標加速度応答スペクトルに適合する模擬地震動を作成するプログラムです。
マニュアル
- STERA_WAVE ユーザーマニュアル Ver.1.0 (PDF File)
- STERA_WAVE テクニカルマニュアル (PDF File)
解析ソフトウェア
更新履歴
- 2020.01.15 STERA_WAVE Ver.1.0 をアップしました。
4．室内家具の転倒解析ソフトウェア STERA_ROOM

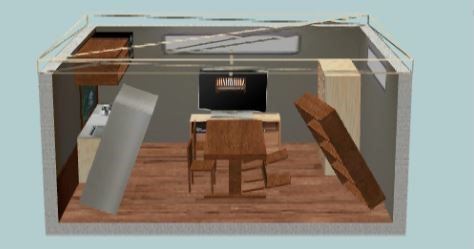

図4 室内家具の転倒解析ソフトウェアSTERA_ROOM
STERA_ROOMでは、住宅、病室、オフィスなど様々な室内モデルを
・室内の大きさの変更、家具の配置の移動
・変位、速度、加速度での各シミュレーション解析
・パソコンやスマートフォンなどで簡単に操作が可能
などができます。入力データからシミュレーション解析まで、直感的な操作で、誰にでも使えるように工夫をしています。
STERA_ROOMは
・地震時の室内被害の危険性を視覚的に把握
・地域や学校、企業などでの防災訓練に活用
・学生や技術者の教育
などに広く使ってもらいたいと考えています。ただし、利用は研究および教育目的に限定させていただきます。
まだ、開発途中ではありますが、皆さんの意見を取り入れながら改良を加えていきたいと思います。
また、本シミュレーションソフトには、未知のバグがあるかもしれませんので、解析結果には一切の責任を負えません。もし不具合等が出たときには、ご連絡をくだされば可能な範囲で対処いたします。
マニュアル
- STERA_ROOM ユーザーマニュアル Ver.1.1 (PDF File)
- STERA_FEM テクニカルマニュアル （作成中）
解析ソフトウェア
説明動画
- 01 基本編 操作方法（作成中）
更新履歴
- 2018.08.01 STERA_ROOM Ver.1.1 をアップしました。
